Tá go leor cineálacha caidéil leictreacha intumtha ann, agus is iad na cinn is coitianta a úsáidtear in uisciúcháin tobair ná caidéil leictreacha intumtha atá líonta le hola agus uisce. Ag glacadh le caidéal domhain intumtha an tsraith QJ mar shampla, tugann an t-alt seo isteach go hachomair struchtúr na gcaidéal domhain intumtha.
Is éard atá i struchtúr caidéil domhain intumtha go príomha ná caidéal uisce, mótar leictreach, inlet agus gléas séalaithe, mar a thaispeántar san fhigiúr.
Tá an caidéal uisce suite ag ceann uachtarach an chaidéil leictreacha báite, comhdhéanta den chuid is mó de impeller, tithíocht treorach, seafta caidéil, imthacaí rubair agus comhpháirteanna eile. Tá an seafta caidéil agus an seafta mótair ceangailte ag cúpláil sorcóra. Is impeller faoi iamh lártheifeacha é an impeller, agus chun an caidéal uisce a chosc ó aisiompú le linn múchadh, tá comhla seiceála suiteáilte ag an taobh uachtarach.
Tá an chuid mótair suite ag foirceann íochtair an chaidéil intumtha leictreach, comhdhéanta go príomha de chomhpháirteanna mar rotor, stator, treoir-imthacaí, imthacaí sá, agus scannán a rialaíonn brú. Tá an foirceannadh plaisteach nó stator déanta as sreang leictreamaighnéadach níolón inslithe poileitiléin atá resistant uisce-dhíonach. Líontar taobh istigh an mhótair le huisce glan chun imthacaí an mhótair a fhuarú. Tá scannán a rialaíonn brú rubair suiteáilte ag bun an mhótair chun na hathruithe ar bhrú uisce taobh istigh den chorp a choigeartú de bharr ardú teochta an mhótair.
Tá an gléas inlet agus séalaithe suite i lár an chaidéil leictreach intumtha. Tá an gléas séalaithe suite ag ceann uachtarach an mhótair agus tá sé comhdhéanta de fháinne caitheamh gaineamh agus séala ola chnámharlaigh de na feistí ar aghaidh agus droim ar ais. Is é an fheidhm atá aige ná dríodar a chosc ó dhul isteach sa taobh istigh den mhótar.
Brí an mhúnla le 200-QJ80-55/5 caidéal intumtha go domhain: 200- Is é 200 mm an trastomhas tolladh toibreacha íosta atá oiriúnach don chaidéal seo; QJ caidéil domhain intumtha go maith; 80- Ráta sreafa rátaithe 80m3/u; 55- Is é 55 méadar an ceann iomlán rátáilte; 5 chéim caidéil uisce.

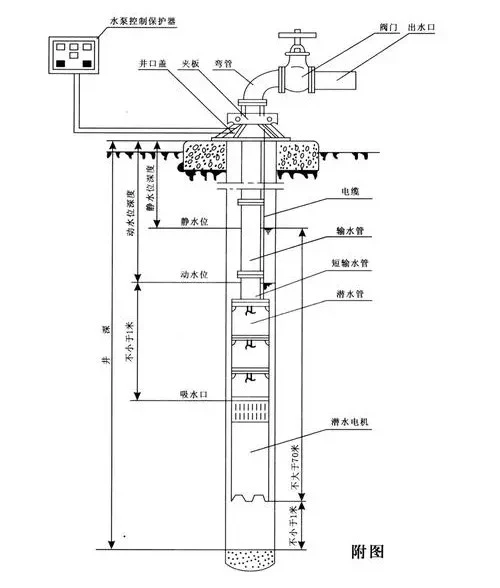

Is é seo a leanas an léaráid struchtúrach den chaidéal domhain intumtha:
